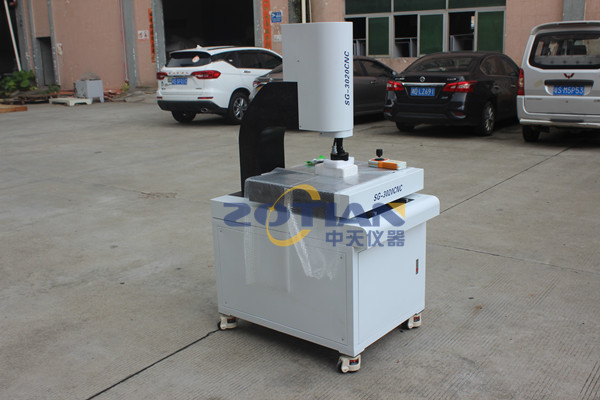

影像測量儀(又稱影像測繪儀)是以CCD數字影像為基礎，依托計算機屏幕測量技術和空間幾何運算的強大軟件能力。專用的控制和圖形測量軟件安裝在計算機上后，就成了具有軟件靈魂的測量大腦，是整個設備的主體。
影像測量儀是工業檢測測量技術領域的新名詞。它代表了一種先進的測量技術，將數字技術集成到工業檢測和測量中，并執行空間幾何運算。因為它的前沿性并不為大眾所熟知，所以現在很多二維影像對準測量投影儀都很時髦，他們自稱“影像測量儀”。
真正的影像測量儀是以CCD數字影像為基礎，依托計算機屏幕測量技術和空間幾何運算的強大軟件功能。專用的控制和圖形測量軟件安裝在計算機上后，就成了具有軟件靈魂的測量大腦，是整個設備的主體。它可以快速讀取光尺的位移值，通過基于空間幾何的軟件模塊運算，瞬間得到想要的結果。并且在屏幕上生成圖形，供操作者比較圖像和陰影，從而可以在視覺上辨別測量結果的可能偏差。這一切都是在當今強大的計算機計算能力面前實時完成的，操作者自己也察覺不到。這種能夠使用CCD數字圖像，通過計算機軟件進行計算，滿足復雜測量需要的精密儀器，才是真正的影像測量儀。
可以看出，影像測量儀中的計算機不僅僅進行簡單的數值顯示，還具有空間幾何運算、圖形顯示、尺寸標注、CAD圖形輸出等基本功能，這些功能都依賴于功能強大的專用軟件。
操作原理
影像測量儀利用自身的硬件(CCD、目鏡、物鏡數據線、視頻采集卡)將采集到的圖像通過數據線傳輸到電腦的數據采集卡，然后通過軟件將圖像成像在電腦顯示器上，操作者使用鼠標在電腦上快速測量。上述過程基本上是在幾萬秒內完成的，所以可以看作是實時檢測設備，或者狹義地說，可以稱為動態測量設備。如果配置符合要求，設備不會產生圖像滯后。根據工件的大小，工作臺可以選擇不同的行程。光源亮度可調，您可以在各種光線條件下選擇合適的光源亮度。
數字影像測量儀與手動影像測量儀的區別
影像測量儀是在測量投影儀的基礎上有了質的飛躍。它將工業測量模式從傳統的光學投影對準升級為基于數字圖像時代的計算機屏幕測量。值得一提的是，目前市場上有一種既有數字顯示屏又有電腦的過渡產品。嚴格來說，這種只使用計算機作為瞄準工具的設備并不是影像測量儀器，只能稱為“影像測量投影儀”或“影像對準投影儀”。換句話說，影像測量儀是基于計算機屏幕測量技術和強大的空間幾何運算軟件。影像測量儀分為數字影像測量儀和手持影像測量儀。它們之間的差異主要表現在以下幾個方面:
1.數字數控技術實現了向何處去:
手動影像測量儀測量A點和B點距離的操作如下:先在X、Y方向搖動手柄對準A點，然后手動操作電腦，點擊鼠標確認；然后將手揮向B點，重復上述動作確定B點，每點擊一次鼠標，光學尺在該點的位移值就讀入計算機。當讀入所有點的所有值后，計算機會自動計算并得到測量結果，所有功能和操作單獨進行。
而數字CNC影像測量儀則不同。它以微米級數控的硬件和人性化的操作軟件為基礎，將各種功能進行了徹底的整合，從而成為真正的現代化精密儀器。具備無級變速、輕柔運動、去哪兒、電子鎖、同步閱讀等基本能力。移動鼠標找到你要測量的A、B兩點后，電腦會幫你計算測量結果，并顯示圖形進行驗證。圖形和圖像是同步的，即使是初學者也只需要幾秒鐘就能測出兩點之間的距離。
