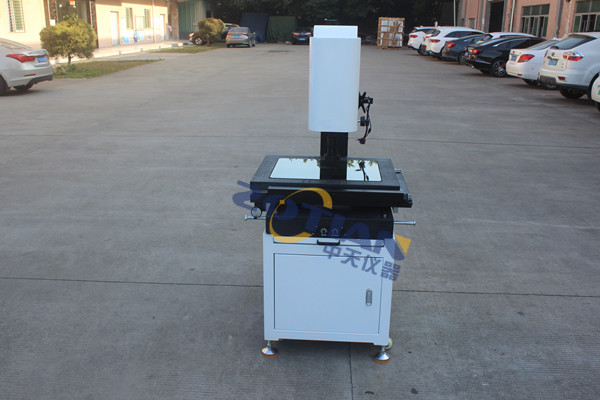

圖像測量儀是一種精密的幾何測量儀器，由機械本體、標尺系統、圖像檢測系統、驅動控制系統和測量軟件組成。

影像測量儀測量精度(3+L/200)um。

圖像測量儀利用圖像探頭采集弓箭的圖像，通過熟悉的圖像處理技術提取各種復雜形狀的弓箭表面的坐標點，然后利用坐標變換和數據處理技術轉換成坐標測量空間中的各種幾何特征，從而計算出被測工件的實際尺寸、形狀和相互位置關系。

隨著近幾十年的發展，圖像測量儀的應用范圍不斷擴大，可以準確測量各種復雜工件的輪廓和表面形狀。現在，圖像測量儀的測量對象包括電子零件、精密磨具、沖壓件、PCB板、螺紋、齒輪、成型工具等各類工件，并逐步進入電子、機械、儀器、鐘表、輕工、國防軍工、航空航天等行業，成為高校、科研院所、計量技術機構的實驗室、計量室、生產車間常用的精密測量儀器。



圖像測量儀一般由機械主體、刻度系統、圖像檢測系統、控制系統和圖像測量軟件組成。

機械體:是影像測量儀的主要部分，由結構形式、導軌和傳動機構組成。結構是影像測量儀的主要部分，一般由工作臺和立柱組成。測量儀的工作臺在導軌上運動，一般是蠶蛹滾動導軌和滑動導軌。傳動機構一般包括螺桿、齒條和小齒輪等。

尺系統:是決定影像測量儀精度的重要部件。在圖像測量儀的標尺系統中，一般采用光柵尺作為位移傳感器。

圖像檢測系統:安裝在機器主體的Z軸上，利用Z軸的上下移動來調整高度位置。采集圖像數據的質量直接影響圖像測量儀的測量精度和重復性，因此圖像檢測系統的作用不容忽視。圖像檢測系統一般由照明裝置、鏡頭、圖像傳感器和圖像采集卡組成。圖像測量儀一般提供三種照明方式:面光、輪廓光和同軸光。

控制系統:主要功能包括機器XYZ軸的運動控制，讀取XYZ軸的坐標，控制鏡頭的變焦，調節光源的開關和亮度。

測量軟件:可以根據輸入的工件圖像測量各種幾何量。不同廠商的測量軟件開發思路不同，導致使用流程和功能不同。但是這些測量軟件應該能夠滿足基本的測量功能，如幾何測量、圖像處理和分析等。以上是影像測量儀的一些基本結構和功能，希望能對你有所幫助，讓你對影像測量儀有所了解。
