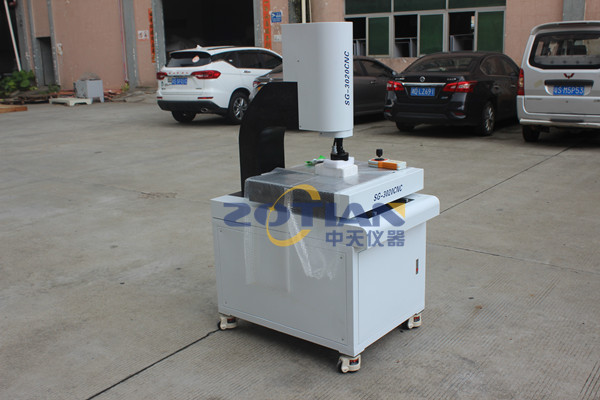

ZONTIAN經典機身系列手動二維影像測量儀標配2軸計數2D平面測量功能(也可選擇手動2.5維或手動3D探頭測量，主要是添加Z軸光柵尺或接觸式探頭，配合專業測量軟件，可以用Z軸光學影像聚焦高度、測量平面度或用探頭測量平面度，是您測量的可選！
產品特性
l該儀器采用COMST高清彩色CCD相機和連續變焦物鏡作為測量瞄準系統；
l由兩坐標工作臺、電子光柵尺和數據處理器組成的數字字符測量和數據處理系統；
l采用花崗巖平臺，外觀簡潔大方；
l面燈由環形LED光源組成，每組由恒流電源驅動，可連續調節；
l該儀器具有數據處理、、顯示、、輸入、、輸出等多種功能，將測量與辦公全結合起來。
l儀器與計算機配合使用，與計算機連接后，用2D影像測量儀專用軟件測繪圖形進行處理輸出；
測量軟件
l標配2D專用測量軟件，可以自動找邊、，找直線、，選擇圓、，自動圓、，測量點、，線、，圓、，圓弧、，角度、等距離。
l可以測量平面上的任一幾何尺寸(角度、直徑、半徑、點到點距離、點到線距離、線到線距離、線到圓距離、圓到圓距離等等。);
l繪圖并導出到AutoCAD:實時圖像中的實際工件形狀可以用類似于AutoCAD的方式描繪出來，描繪出來的圖形經過簡單處理后可以直接導出到AutoCAD中形成工程圖；
l測量數據輸出：可將測量數據或圖形導入WORD或EXCEL進行報告；
l拍照：可以拍照測繪圖元和產品，包括標注的尺寸；拍攝照片可導入測量軟件進行對比處理；
l“瀏覽”窗口：可以觀察工件的全圖形，具有類似AutoCAD的縮放功能；
l設置工件坐標：可以根據客戶自己的需要在圖像中的實際工件上設置工件坐標，包括兩點確定X軸、，兩點確定Y軸或三點確定坐標系。
l具有坐標平移、、坐標旋轉和坐標除法功能：
l坐標標記：可以標記工件上任意一點的坐標值；
l自動圖形抓圖：開啟自動抓圖功能時，測點、，線、，圓，弧可以自動抓圖清晰的地方；
l間距標注：可以標注任意一點與直線的垂直距離，也可以標注任意兩條直線的垂直距離；
l電腦卡尺：可測量任意圓之間的中心距或遠、近距離；
l-角平分線：可以平分任意角度；
l標注文字：可以在實時圖像中標注文字描述；
l輔助功能：軟件中繪制的圖形可以移動、、旋轉、、復制、和刪除，可以作為平行線、和任意線段的垂直線；
l取交點：可以求任意兩條相交直線的交點；
l改變圖案顏色：可以改變任一圖案的線型、的顏色；
l字體：可以改變任一標記文字的大小和顏色；
l提示功能：進行命令操作時，命令行會出現提示操作，從而加快操作人員的熟悉程度；
l公制英制轉換：測量值可在公制和英制之間切換；
l X、Y清零：可用畫面十字線設置任意點為相對原點，將X、Y坐標清零；
l 自動兩點線：在單一畫面下可自動捕捉工件的邊緣，無須以人工取線，減少人眼誤差，提高測量精度；
l 自動三點圓：在單一畫面下可自動捕捉工件的圓半徑、直徑，并繪出圖形，無須以人工取圓，減少人眼誤差，提高測量精度；
l 自動多點線：自動捕捉工件邊緣，然后根據工件邊緣擬合出圖形，從而減少兩點取線及人眼的誤差；
l 自動多點圓：自動捕捉工件邊緣，然后擬合出工件的孔徑，并繪出圖形，從而減少三點取圓及人眼的誤差；
l 自動圓：在單一畫面下用鼠標框中圖形，可快速自動捕捉出圓.；
l 形位公差：可測量直線的真直度、圓孔的真圓度以及圓環的內外圓的真圓度和同心度。
