插拔壽命試驗測驗是屬于產品可靠性測驗中的一種,主要對USB接口、端子、連接器、按鍵、開關等端子進行插拔壽命試驗，本輔導文檔是對操作插拔壽命試驗機進行測驗做輔導。

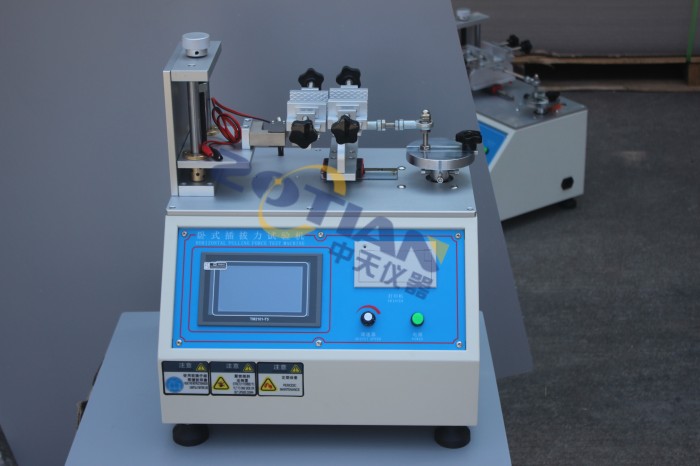

1.臥式插拔力機

2.各類可觸摸端插座（一般需求測量以下接口：USB接口（USB-A、TYPE-C、MICROmini）、RJ45網口、開關、按鍵、HDMI接口、SDI接口、耳機接口、電源接口、RS232、RS485、DB25接口）

查看設備待測接口的電氣性能正常，外觀表面無磨損，接口方位未移位，設備內部元器件焊盤等元器件不呈現焊盤掉落，起翹等現象，搖晃設備無異響。各可觸摸插座與設備連接拔插無異常。

順次翻開儀器右側赤色按鈕，設備正面綠色按鈕，敞開設備，進入主界面;運轉過程中呈現緊急情況可按下赤色STOP按鈕，緊急情況掃除之后右旋赤色按鈕恢復。

使用方法
1.將待測設備放入左邊夾具中，旋轉旋鈕a，調理夾具左右移動，保證待測設備結實固定在夾具臺上。



2.旋轉旋鈕c，調理右側夾具的高度，一起長按主界面左移和右移按鈕，調理兩夾具到適宜的距離，要注意右側夾具底部高度，不要和底盤磕碰。

3.將接口插座放入右側夾具中，并全插入待測設備對應接口；長按主界面的左移和右移按鈕，調理兩夾具到適宜的距離；旋轉旋鈕b，調理夾具左右移動，保證接口插座結實固定在夾具臺上。

4.測驗行程設定：將狀況顯示數據悉數清零，堅持插座為刺進狀況；長按右移按鍵，當插座與接口距離2mm左右時停止，讀取位移數值，填入測驗行程設定。之后運行之前堅持夾具臺固定設備不動

5、確定次數為：n=b3655=33655=5475,約為5500次。
級數分為1（一天1/次）、3（一天3/次）、5級（一天5/次）。

夾具臺固定設備堅持接口插座與接口距離2mm的狀況，將右側狀況顯示悉數清零，其中計數清零需要長按，其余點擊即可；之后點擊一下設原點，再點擊發動即可；測驗過程中插座刺進呈現錯位等現象，需要及時停止，調整夾具位置后，再進行測驗。

a） 插拔接口移位、彎曲或折斷接觸口；
b） 不能正確拔插；
c） 功能下降的, 影響電功能銜接；
d） 設備內部元器件焊盤等元器件呈現焊盤掉落，起翹等現象（以上都是FAIL)

測驗報告所包括的內容如下：
a）產品型號
b）測驗詳細數據
c）測驗日期
d）測驗人員
e）各端口插拔壽命測驗結果PASS or Fail， Fail的項給出詳細的現象，整改測驗通過后記載整改措施，以便以后查閱。
